1. Introducción del producto

El LCD 1602 es un módulo LCD de caracteres comunes, que se utiliza ampliamente en varios dispositivos electrónicos y sistemas integrados. Su nombre "1602" significa que la pantalla puede mostrar 16 columnas y 2 filas de caracteres. El módulo LCD 1602 se utiliza ampliamente en varios dispositivos electrónicos y sistemas integrados por sus características simples, prácticas, estables y confiables.

Proporciona a los usuarios una función de visualización de información de texto clara y confiable y es una parte importante del diseño de productos electrónicos.

2.Característica de producto

Bajo consumo de energía:La pantalla 1602Cob adopta tecnología de pantalla de cristal líquido, bajo consumo de energía, adecuada para el funcionamiento a largo plazo de equipos electrónicos.

Visualización de caracteres:Adecuado para mostrar información de texto en formato fijo, como números, letras, símbolos, etc., con una visualización clara.

Control simple:Control mediante interfaz paralela o serial estándar, fácil de conectar con varios microcontroladores y sistemas integrados.

Estable y confiable:Estructura simple, estable y confiable, adecuada para requisitos de operación a largo plazo en entornos industriales.

Precio relativamente bajo y alta relación calidad-precio. Sin embargo, solo puede mostrar una cantidad limitada de caracteres y líneas, por lo que no es adecuado para la visualización de gráficos complejos.

3. Producto solicitud

1602LCM se utiliza ampliamente en los siguientes campos:

Productos electrónicos de consumo:como calculadoras, relojes electrónicos y otros pequeños dispositivos electrónicos.

Control industrial:Se utiliza para la visualización del estado y la interfaz de operación de varios instrumentos y equipos industriales.

Sistema Integrado:como módulo de visualización de información en la plataforma de desarrollo integrada, se utiliza para mostrar el estado del sistema, información de depuración, etc.

4. Requisitos

Para garantizar el funcionamiento normal y el efecto de visualización óptimo de la pantalla LCD 1602, debe prestar atención a los siguientes requisitos de uso:

Voltaje de alimentación:Dependiendo del modelo específico, normalmente es 3,3 V o 5 V, y se debe garantizar que coincida con el nivel del controlador.

Interfaz de control:Confirme la interfaz de control utilizada, como la interfaz paralela (generalmente requiere múltiples pines de control) o la interfaz serial (ahorra pines de control pero la velocidad es más lenta).

Condiciones ambientales:Evite la exposición prolongada a altas temperaturas, alta humedad y entornos polvorientos para evitar afectar el efecto y la vida útil de la pantalla LCD.

5. Parámetros del producto (especificación)

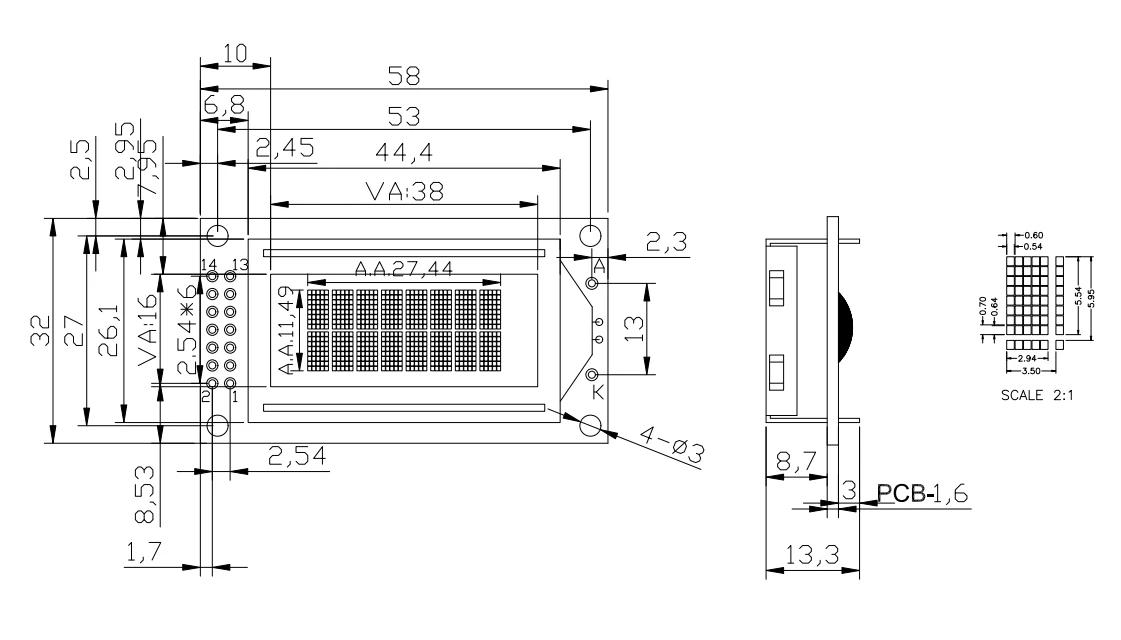

Tamaño del módulo: 58,5 x 32,5 x 13,3 mm	Área de visualización de la pantalla: 38 x 16 mm
Tipo de LCD: STN/POSITIVO/TRANSFLECTIVO	Ángulo de visión: 6 en punto
Controlador IC: ST7920 o equivalente	Tipo de controlador de retroiluminación: Alimentación/3,1 V/HITE
Circuito CC a CC: integrado	Peso: por determinar

ALFILER	SÍMBOLO
1	Vss
2	Vdd
3	Vo
4	R.R.
5	R/W
6	E
7	base de datos0
8	DB1
9	DB2
10	DB3
11	DB4
12	DB5
13	DB6
14	DB7
15	A
16	K
