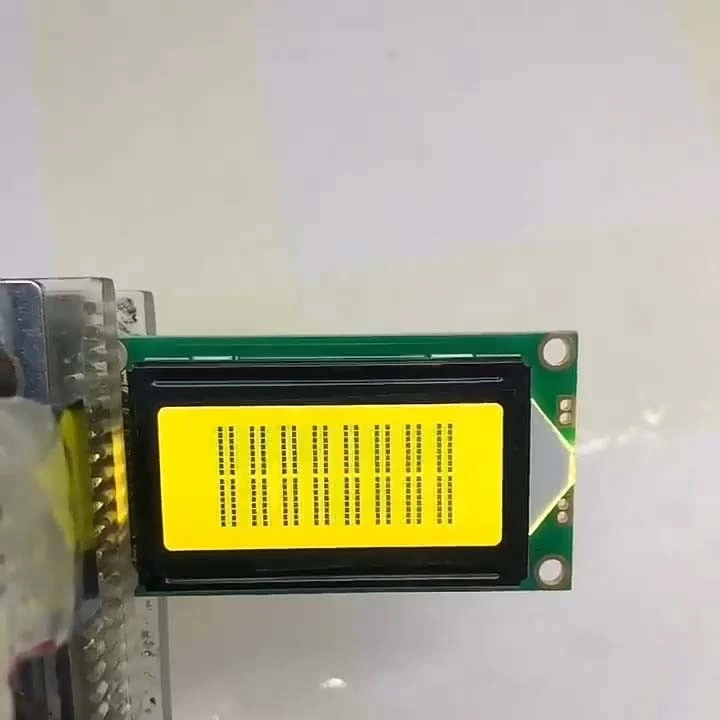

La pantalla LCD 0802 es un módulo LCD común de 8x2 caracteres.
Utiliza tecnología COB (Chip on Board) para empaquetar directamente el chip del controlador en la placa inferior del módulo, por lo que tiene un diseño compacto y un rendimiento estable. Se compone de LCD+PCB+retroiluminación LED+componentes electrónicos
El módulo LCD 0802A es un módulo LCD de matriz de puntos que se utiliza especialmente para mostrar letras, elementos digitales, símbolos, etc. Se divide en dos modos de transmisión: modo de transmisión de datos 4-bit/8-bit.
Proporciona modo de visualización de cursor y matriz de puntos de 5×7. Proporciona búfer de datos de visualización DDRAM, generador de caracteres CGROM y generador de caracteres CGRAM. CGRAM se puede utilizar para almacenar datos de fuentes de hasta 8 5×8 caracteres gráficos de matriz de puntos definidos por usted. Proporciona configuraciones de comando enriquecidas: visualización clara; cursor regresa al origen; mostrar encendido/apagado; cursor activado/desactivado; el carácter de la pantalla parpadea; desplazamiento del cursor; mostrar elemento de cambio, etc.
1.Introducción del producto
2.Característica del producto
Visualización de caracteres:Puede mostrar información de caracteres, incluidos números, letras y símbolos.
Operación sencilla:Adecuado para necesidades generales de visualización de texto, fácil de controlar y operar.
Bajo costo:Bajo costo de fabricación, adecuado para producción y aplicación a gran escala.
Alta estabilidad:Adopta la tecnología COB, con gran estabilidad y confiabilidad.
Conveniencia:Proporciona una interfaz sencilla, fácil de conectar con varios controladores y microprocesadores.
Solo puede mostrar información de caracteres, no adecuado para necesidades complejas de visualización de imágenes.
Resolución limitada, información de visualización limitada.
Módulo lcd de 8*2 Su tamaño y número de caracteres limitan su uso a pantallas pequeñas.
Hornos microondas y lavadoras:Muchos electrodomésticos utilizan pantallas LCD de 8x2 en sus paneles de control para que los usuarios puedan ver la configuración y el estado.
Cafeteras:En algunas máquinas de café avanzadas, se pueden utilizar pantallas LCD 0802 para mostrar opciones de menú y selecciones de bebidas.
Dispositivos médicos portátiles:Muchos dispositivos médicos, como medidores de glucosa en sangre y monitores de frecuencia cardíaca, utilizan pantallas LCD 0802 para mostrar los datos fisiológicos de los pacientes y las instrucciones de funcionamiento.
Instrumentos de laboratorio:En equipos de laboratorio, las pantallas LCD 0802 se utilizan para mostrar el progreso experimental y los resultados de las mediciones.
Productos educativos de programación:En algunas herramientas y juguetes básicos de aprendizaje de programación, se utilizan pantallas LCD 0802 para mostrar los resultados, lo que hace que el aprendizaje sea más interesante e interactivo.
Robots de programación:Algunos robots de programación utilizan pantallas LCD 0802 para mostrar instrucciones y estados.
Escáneres de códigos de barras:En los dispositivos de escaneo de códigos de barras, se pueden usar pantallas LCD 0802 para mostrar los resultados escaneados y la retroalimentación de información.
Equipos de gestión de estanterías:Algunos equipos de los sistemas de gestión de almacenes utilizan pantallas LCD 0802 como módulos de visualización de información para proporcionar el estado del inventario y la información de confirmación.
5.Parámetro del producto (especificación)
|
Tamaño del módulo: 58..5X32.5X13.3mm |
Área de visualización de la pantalla: 38X16 mm |
|
Tipo de LCD: STN/POSITIVO/TRANSFLECTIVO |
Ángulo de visión: 6 en punto |
|
Controlador IC: ST7920 o equivalente |
Tipo de controlador de retroiluminación: Alimentación/3,1 V/HITE |
|
Circuito CC a CC: integrado. |
Peso: por determinar |
|
ALFILER |
SÍMBOLO |
|
|
1 |
vss |
|
|
2 |
VDD |
|
|
3 |
vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
base de datos0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
